ZLimCut

ZLimCut.exe
アタッチメントを装備したフライスが、随分と出回ってきていますね。アングルヘッドをうまく利用すると、かなりの深堀や立ち壁にも対応できて便利です。でも、ＮＣデータの作成は完璧ですか？　実は、使用している３次元ＣＡＭが、多面加工に簡易対応しているレベルなので、リトラクトが非常に大きくなることが多いんです。そのために、機会のＺストロークを超えてしまうんですね。　加工エリアを細かく分け、そのエリアごとに計算すれば避けられる可能性も大きいのですが、とても手間がかかってしまいます。そこで作成したのがこのプログラムです。　位置決め移動が指定したＺ値を超える場合、超えた部分だけを短絡し、指定したＺ値の高さで移動します。これによってＺ軸のオーバーリミットによるエラーを回避できるため、計算したいエリアを一括で指定することか可能になり、作業効率のアップが実現しました。　当方においては、このプログラムによるトラブルは起きていませんが、念のため、使用にあたっては必ず、シミュレーター等で確認するようにしてくださいね。
現在仕様		絶対座標　Ｇ９０　で出力されているＮＣデータを対象にしています。相対座標　Ｇ９１　には対応しておりません。位置決め動作にＧ９１が使用されることは少ないと思いますが、要望があれば対応も考えたいと思います。　Ｇ０１動作が設定Ｚ上限値を越え、編集対象になった場合には警告します。ただし、Ｇ０１最高速で位置決め動作をする場合も多いため、別に定める値以上の切削送りの場合に位置決め動作とみなし、警告を回避させることができます。　Ｇ０２，Ｇ０３　のブロックがZ値上限をまたいでいる場合は想定されていません。位置決め動作で円弧補完が使用されることは少ないと思いますが、この場合の処理は保証されていません。　出力ファイル名は、オリジナルのファイル名に "_ZLimCut" の文字列が加えられます。オリジナルファイルは編集されません。また、出力ファイル名と同じ名前のファイルが既に存在した場合、警告することなく上書きされます。
ZLimCut.exe ダウンロード（ZLCT_110.exe : 267KB）インストールしたにもかかわらず、アプリケーションが実行できない場合ＶＢランタイムが見つからない可能性があります。Ｔｏｐページより、記載された方法で入手してください。
使用方法

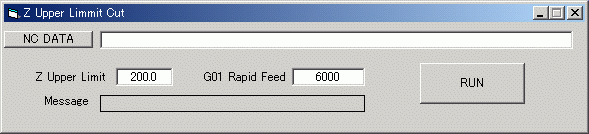

ZLimCut　メイン画面


	NC DATA ボタン	ファイル選択のダイアログが起動します。処理を行うファイルを選択します。
	Z Upper Limit	設定したいＺの上限値を絶対座標値で指定します。
	G01 Rapid Feed	ここに設定された値を超えるＧ０１切削送りは、位置決め動作として扱われます。Ｚ上限を超えた場合、無条件で編集対象となり、警告はされません。
	Run ボタン	設定した内容で処理を実行します。
	Message	処理中のメッセージを表示します。
